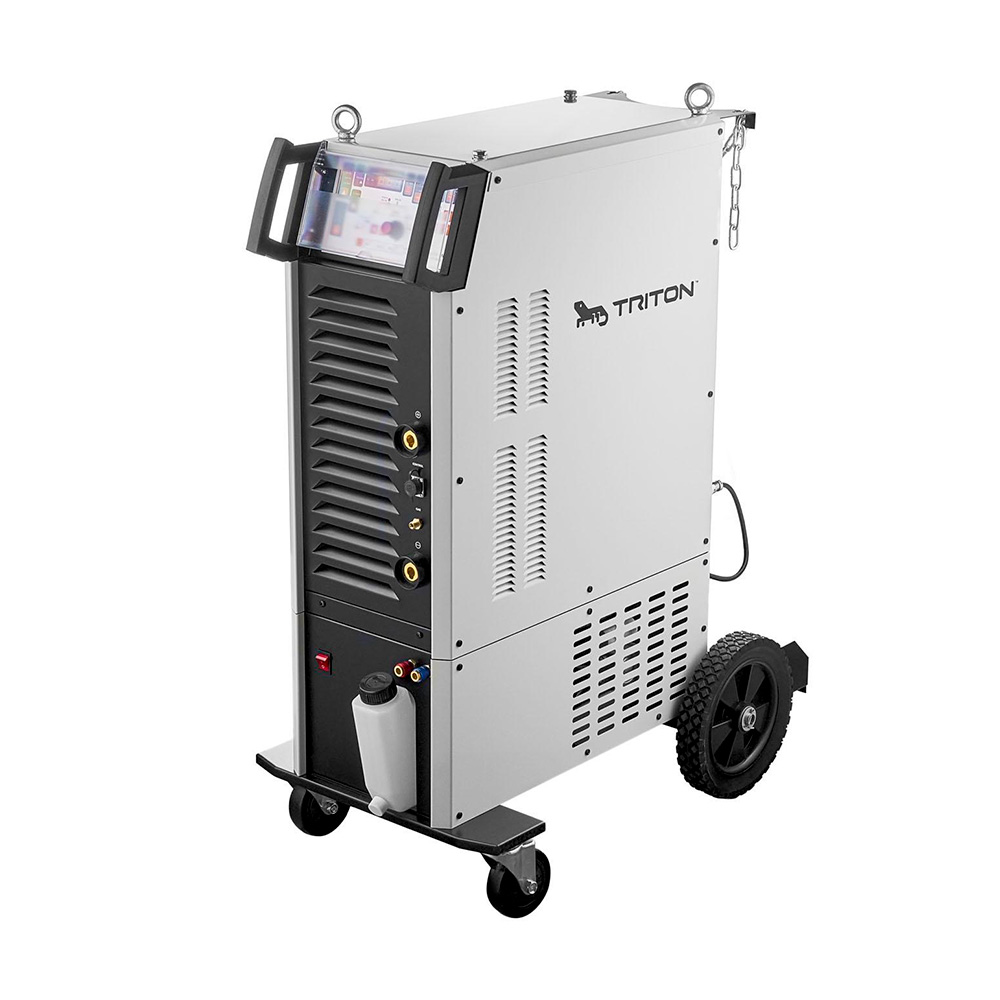

Установка аргонодуговая TRITON ALUTIG 500Р AC/DC W (380 В)

Сварочный инвертор TRITON ALUTIG 500P AC/DC W – самый мощный аппарат для TIG-сварки в линейке компании TRITON. В основе инвертора лежит инновационная функция MIX TIG, которая значительно повышает и облегчает процесс сварки алюминия. Благодаря пиковой величине сварочного тока 500 А, встроенной модульной системе охлаждения, возможности выполнять профессиональную TIG-сварку в режиме AC/DC, технологии Soft Switch мощный и универсальный сварочный аппарат станет незаменим на производственных участках с многосменным режимом работы или где требуется высокоэффективная сварка TIG. Типы металлов, для которых подходит аппарат: алюминий (чистый и сплавы), сталь, нержавеющая сталь, медь, чугун, никель.

Описание функций
Технология Soft Switch
В основе силовой части аппарата лежат современные биполярные IGBT транзисторы. Процесс коммутации происходит по технологии Soft Switch, которая гарантирует «мягкое» переключение модулей с незначительными тепловыми потерями. Благодаря этому значительно сокращаются скачки тока, достигается стабильность сварочного цикла, а также увеличивается срок эксплуатации IGBT транзисторов. За счет сокращения тепловых потерь на нагрев в инверторе возрастает КПД.

Режим MIX TIG
В процессе использования специального режима MIX TIG происходит удаление оксидной пленки с обрабатываемой поверхности переменным током и далее выполняется провар металла постоянным током. Во время сварки циклы чередуются, после очистки поверхности выполняется глубокий провар. Оператор получает полный контроль над сварочным процессом. В инверторе TRITON ALUTIG 500P AC/DC W возможно настроить, как часто будут чередоваться циклы друг с другом, какая часть внутри основного цикла будет затрачиваться на удаление пленки, а какая — на провар. В результате увеличивается скорость сварки, повышается качество шва и снижается расход производственных материалов.

Импульсный режим TIG Pulse
Импульсный режим TIG Pulse станет полезным для профессиональной сварки тонкостенных изделий и листовых металлов. В инверторе реализована возможность настройки длительности импульсов в цикле от 1 до 100 % и частоты импульсов в диапазоне от 0,2 до 200 Гц. Благодаря этому можно самостоятельно настроить оптимальные сварочные параметры для высокоэффективной TIG-сварки Pulse. В результате не только повышается качество шва, но и снижается зона нагрева металла, что исключает коробление и прожиг изделия.

Точечная сварка Spot Arc
Режим точечной сварки Spot Arc применяется для быстрой прихватки металла, а также для формирования лицевых и угловых сварочных соединений и т.д. Кроме этого, данный режим позволяет выполнить прихватку металла перед основным сварочным циклом, что значительно упрощает и ускоряет работу. С помощью функциональной горелки можно выполнять идеальные лицевые и угловые швы в режиме Fast Spot Arc.

Режим 2Т/4Т
Для оптимальной настройки работы сварочной TIGгорелки в зависимости от поставленной задачи и продолжительности сварочного соединения в инверторе TRITON ALUTIG 500P AC/DC W реализован режим 2Т/4Т. При активации 4-х тактного режима горение дуги автоматически поддерживается без принудительного удержания кнопки на горелке, снижая тем самым нагрузку на руки оператора.

Функция «Заварка кратера»
Благодаря функции DONW SLOPE или «Заварка кратера» исключается разбрызгивание, растекание металла и другой брак в конце сварочного цикла. Оператор может самостоятельно настроить продолжительность «Заварки кратера» и величину тока от 20 до 500 А. Возможность настройки функции DONW SLOPE доступна оператору как в стандартном режиме TIG, так и в режиме 4Т, что повышает функциональность инвертора.

Форма сварочной волны
Сварка в режиме AC TIG может осуществляться прямоугольной формой сварочной кривой переменного тока или синусоидальной. Прямоугольная форма позволяет добиться глубокого провара при максимальной нагрузке за счет сварки шумной энергоемкой дугой гарантируя при этом высокую безопасность оператору.

При сварке с синусоидальной формой сигнала переменного тока дуга более мягкая и малошумная, позволяя комфортно работать продолжительное время и формируя неглубокое сварочное соединение. В результате в зависимости от поставленной задачи оператор получает возможность добиться идеальных сварочных параметров.

Для профессиональной сварки в режиме AC TIG в инверторе TRITON ALUTIG 500P AC/DC W доступна настройка следующих параметров: EN/EP AMPERAGE %, BALANCE % и Hz, благодаря которым повышается качество и скорость сварки, снижаются энергозатраты и расход материалов.

Настройка несущей частоты
С помощью настройки частоты переменного тока Hz от 20 до 100 Гц можно управлять шириной конуса, мягкостью и стабильностью сварочной дуги. При низкой частоте тока формируется мягкая широкая дуга, с помощью которой можно получить неглубокий шов с видимой околошовной зоной очистки, как при наплавке металла. При высокой частоте тока дуга более концентрирована и жесткая, обеспечивая быстрый глубокий провар, что особенно важно для угловых швов или для автоматизированного режима.

Настройка баланса тока
Функция настройки баланса тока EN/EP AMPERAGE % позволяет гибко управлять тепловложением в электрод и металл за счет независимой регулировки тока для каждого полупериода в диапазоне от –30 до +50%. Увеличение тока в положительном полупериоде (EP) способствует формированию широкого шва с неглубоким проплавлением, тогда как преобладание тока в отрицательном полупериоде (EN) обеспечивает эффективную очистку зоны сварки от оксидной пленки. Оптимальный баланс между EN и EP снижает перегрев изделия и электрода, продлевая срок его службы.

Настройка баланса полярности
Благодаря возможности настройки баланса BALANCE % переменного тока обеспечивается управление продолжительностью положительного или отрицательного полупериода в диапазоне от 20 до 80%. При сниженной длительности баланса % EN сварка осуществляется круглым кончиком электрода мягкой дугой, формируя неглубокий шов с широкой видимой зоной. При увеличении продолжительности баланса % EN дуга более узкая, сварка осуществляется более острым кончиком электрода, позволяя добиться невидимой зоны очистки с узким глубоким швом. В результате оператор получает полный контроль над формированием шва в режиме TIG AC.

Функции PRE GAS и POST GAS
Функции PRE GAS и POST GAS предусмотрены для предварительной и финишной продувки газом зоны сварки. При этом формируется защитная оболочка для шва, которая исключает влияние атмосферы на сварочное соединение. В инверторе TRITON ALUTIG 500P AC/DC W настройка функций PRE GAS и POST GAS доступна по отдельности.

Режим ручной дуговой сварки
Для сварки черных металлов и разных марок стали в сварочном аппарате реализован режим ММА ручной дуговой сварки. Оператору доступна функция HOT START, с помощью которой даже при работе зашлакованными электродами достигается быстрое возбуждение дуги. Функция ARC FORCE позволяет увеличить мощность дуги для более эффективной сварки (к примеру, металла со слоем краски или ржавчины), обеспечивая равномерный глубокий провар. Для исключения залипания электрода предусмотрена функция ANTI STICK. Наличие модульного охлаждения обеспечивает высокий показатель ПВ в режиме ММА, который достигает 100 % при величине тока 400 А.

Цифровая панель управления
Цифровая панель управления инвертора TRITON ALUTIG 500P AC/DC W обеспечивает быструю и интуитивно понятную настройку благодаря информативной циклограмме и прямому доступу к ключевым функциям. Наличие памяти на 10 пользовательских программ позволяет оператору мгновенно переключаться между часто используемыми режимами, ускоряя подготовку к работе. За точность настроек отвечает связка 64-битного MCU и контроллера DSC: шаг регулировки тока составляет всего 1 А, что гарантирует плавное ведение сварочной дуги. Для опытных специалистов предусмотрен ручной режим с детальной регулировкой каждого параметра, позволяющий добиться максимальной эффективности и производительности аппарата.

Система охлаждения
Применяемая в инверторе TRITON ALUTIG 500P AC/DC W модульная система жидкостного охлаждения с цифровым терморегулятором автоматически адаптирует производительность насоса к нагрузке, обеспечивая продолжительность включения (ПВ) 100% в режиме TIG при токе 500 А. Эффективность системы дополняется большим вентилятором на задней стенке, который прогоняет воздух через изолированные каналы, исключая перегрев силовых элементов даже на предельных режимах. В сочетании с удобной фронтальной панелью, наличием разъемов для дистанционного управления и возможностью работать с длинными кабель-пакетами, это гарантирует длительную безаварийную работу, расширение рабочей зоны и высокую производительность сварочного процесса.

Изоляция силовых элементов
Надежная защита силовых элементов инвертора обеспечивается комплексным подходом к изоляции. Все платы управления и силовая часть покрыты двойным слоем специального лака, предотвращающим короткое замыкание из-за конденсации влаги или попадания металлической пыли и стружки. Монтажные ножки силовых транзисторов дополнительно изолированы термостойким силиконом, исключающим пробой, а боковые стенки корпуса имеют диэлектрическое покрытие, которое защищает силовые элементы от замыкания при случайном ударе или деформации крышки.

Мобильность и безопасность

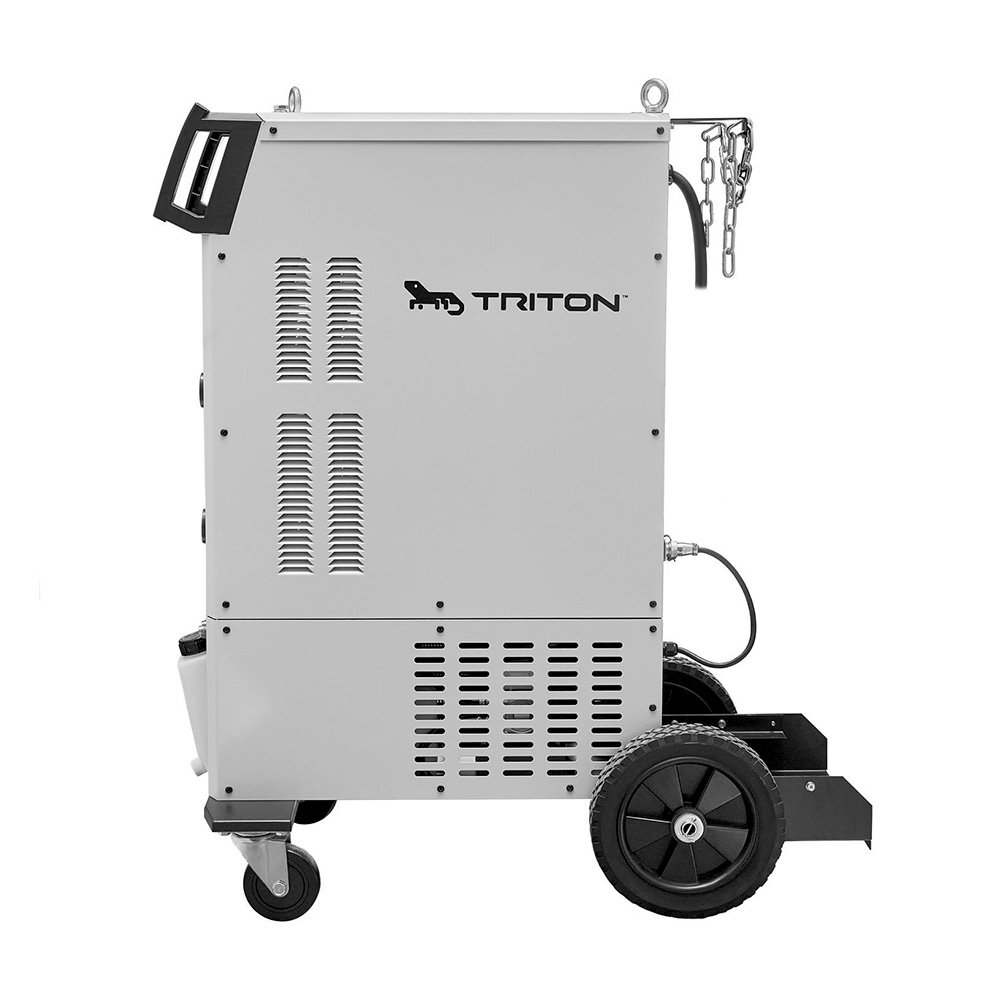

Компактный основной блок располагается на металлической тележке с четырьмя колесами, где в задней части предусмотрено место под баллон с защитным газом. Предусмотренные рым-болты обеспечивают легкий процесс транспортировки при помощи крана или погрузчика. Для питания инвертора необходим доступ к трехфазной сети на 380В или к автономному генератору достаточной мощности. При этом электронная система стабилизации автоматически сгладит все колебания в сети в диапазоне от -15 до +15%, гарантируя тем самым высокую стабильность сварки.

Комплектация:

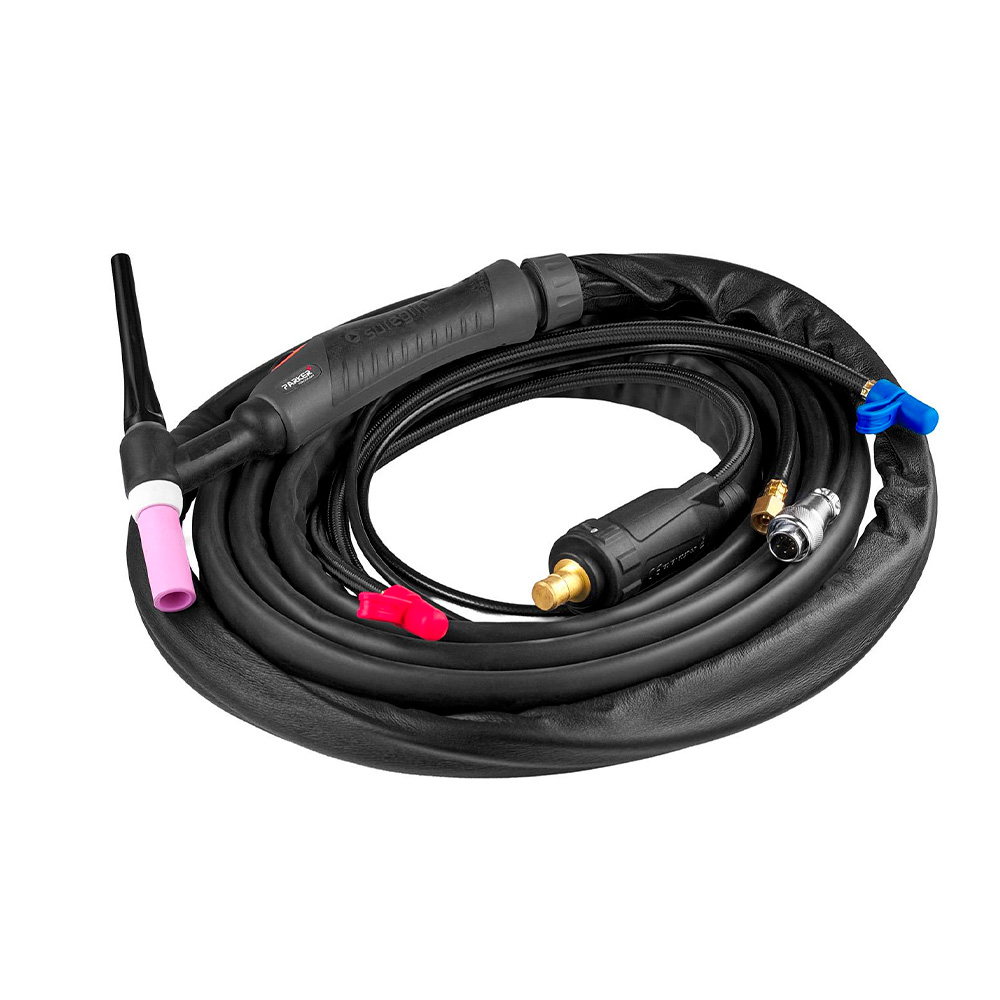

универсальная горелка с водяным охлаждением 4 метра с кнопкой – 1 шт.;
инверторный сварочный аппарат — 1 шт.;

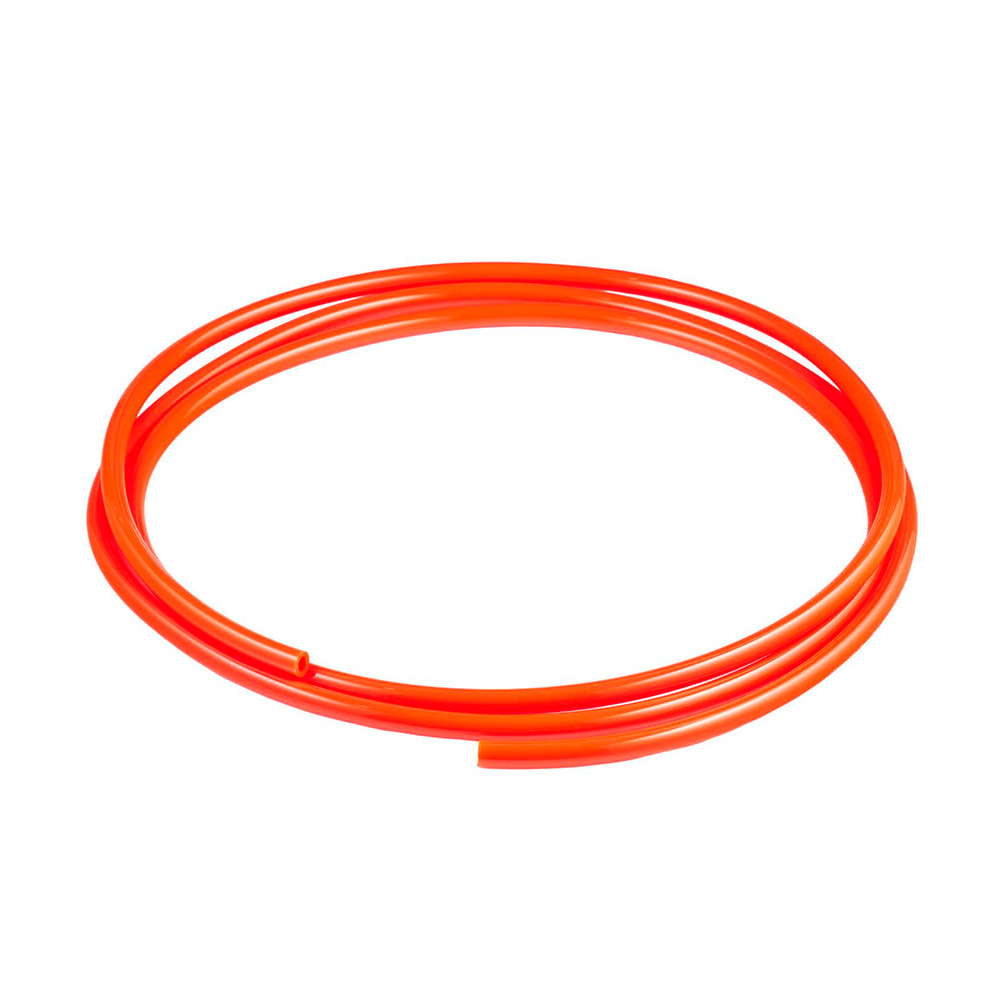

газовый шланг;
кабель массы с зажимом;
кабель с электродержателем для ММА.

Подключение горелок осуществляется через следующие разъемы:
Гайка на газ  - М10*1,
Силовой кабель - ОКС 35/50
Разъем управления - 5ПИН
